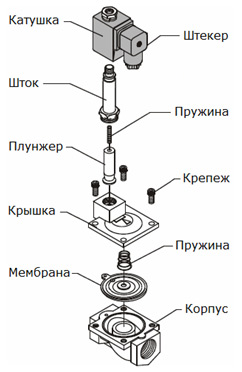

Пристрій електромагнітного (соленоїдного) Клапан-соленоїда гідронасосу

Напруги живлення:
Змінного струму, AC: 24В, 110В, 220В;
Постійного струму, DC: 12В, 24В;
Допуск напруги: ± 10%.
Клас захисту: IP65.

Основні робочі положення: Клапани електромагнітні за виконанням бувають: «НЗ» – типово закриті клапани, «АЛЕ» – типово відкриті клапани та "БС" – бістабільні (імпульсні) клапани, що перемикаються з відкритого на закрите положення за керівним поштовхом.

За принципом дії: Для різних умов експлуатації використовують клапани прямого функціонування, що спрацьовують при тиску нульового перепаду і пілотні клапани (непрямого функціонування) – спрацьовують тільки при мінімальному перепаді тиску. Також електромагнітні клапани поділяються на запірні (2/2 ходові), що розподіляють триходові (3/2 ходові), і перемикаючі клапани (2/3 ходові).

Мембрани та ущільнення: Мембрани клапанів виготовлені з гнучких полімерних матеріалів особливої ​​конструкції та хімічного складу – EPDM, NBR, FKM, а ущільнення з PTFE чи TEFLON. Також у конструкції клапанів застосовуються нові склади силіконових гум – VMQ та інші полімери.

Властивості матеріалів:

Принцип дії пілотного електромагнітного клапана

Клапан типово закритий У нерухомому стані напруга на котушці відсутня електро клапан закритий. Запірний орган (мембрана або поршень, залежно від типу клапана) герметично притиснутий, силою функціонування пружини та тиску робочого середовища до сідла ущільнювальної поверхні. Пілотний канал закритий пружним плунжером. Тиск у верхній порожнині клапана (над мембраною) підтримується через перепускний отвір у мембрані (або через канал у поршні) і дорівнює тиску на вході в клапан. Клапан електромагнітний знаходиться в закритому стані, поки котушка не опиниться під напругою. Для відкриття клапана напруга подається на котушку. Плунжер під впливом магнітного поля піднімається і відкриває пілотний канал. Так як діаметр пілотного каналу більший за перепускний, тиск у верхній порожнині клапана (над мембраною) знижується. Під впливом різниці тисків, мембрана чи поршень піднімається нагору і клапан відкривається. Клапан залишиться у відкритому стані, поки котушка перебуває під напругою. Клапан типово відкритий Принцип функціонування типово відкритого клапана навпаки – у нерухомому стані клапан знаходиться у відкритому стані, а при подачі напруги на котушку клапан закривається. Для утримання типово відкритого клапана в закритому стані напругу потрібно подавати на котушку довгостроково. Для позитивної роботи будь-яких клапанів пілотного функціонування потрібен найменший перепад тиску, ΔP – різниця тисків на вході та на виході клапана. Пілотні клапани називають клапанами непрямого функціонування, т.к. Крім подачі напруги, потрібне здійснення обставини з перепаду тиску. Підходить у більшості випадків,

Принцип дії клапана електромагнітної прямої дії

Принцип дії бістабільного клапана

Соленоїд (електромагнітна котушка індуктивності) – це деталь електромагнітного гідравлічного клапана, яка змушує стрижень гидроклапана виконувати необхідне переміщення регулювання потоку, тиску чи напрями руху робочої рідини у різних системах гідравліки. Наша фірма надає добротні соленоїди (котушки) від знаменитого італійського виробника ATOS, велика кількість продукції якого на сьогоднішній день працює в усьому світі. Компоненти ATOS відповідають міжнародним стандартам (ISO, DIN, SAE і т.д.) за розмірами, нормами якості та умовами безпеки. Технічні властивості гідравлічного обладнання ATOS та їх габаритно-приєднувальні розміри дозволяють з досягненням замінювати їм компоненти як привізних, так і вітчизняних гідравлічних систем. У наведеній нижче таблиці ви можете ознайомитися з усіма властивостями та відповідністю соленоїдів виробництва ATOS. Замовити або придбати соленоїд (електромагнітну котушку) для Вашого обладнання, а також отримати всю необхідну інформацію про товар ви можете, зв'язавшись з нашими референтами зручним для вас способом – через пошту, зателефонувавши за вказаним номером або замовивши зворотний голосок. Наші високопрофесійні колеги з величезним задоволенням допоможуть вам у підборі аксесуарів, дадуть відповіді на всі хвилюючі питання та оформлять замовлення. зателефонувавши за вказаним номером або замовивши зворотний голосок. Наші високопрофесійні колеги з величезним задоволенням допоможуть вам у підборі аксесуарів, дадуть відповіді на всі хвилюючі питання та оформлять замовлення. зателефонувавши за вказаним номером або замовивши зворотний голосок. Наші високопрофесійні колеги з величезним задоволенням допоможуть вам у підборі аксесуарів, дадуть відповіді на всі хвилюючі питання та оформлять замовлення.
