Запчастини до гідравлічного насосу Kawasaki K7SP36
Гідравлічний насос Kawasaki K7SP36
Гідронасос Kawasaki K7SP36 – компактний аксіально-поршневий насос змінного об'єму з похилою шайбою, створений для роботи в умовах інтенсивної експлуатації. Він використовується переважно в міні-екскаваторах та іншій мобільній будівельній техніці. Конструкція даної моделі розроблена на базі надійних серій K3V/K5V , які вже давно зарекомендували себе у галузі будівельної гідравліки.
Технічні характеристики
-
Тип: аксіально-поршневий насос із похилою шайбою
-
Робочий об'єм: 36 см³/об
-
Максимальний тиск: до 35 МПа (350 бар)
-
Максимальна швидкість обертання: до 2500 об/хв
-
Вага: близько 67 кг
-
Габарити: приблизно 35×45×45 см
-
Конструкція: двосекційна, що дозволяє одночасно подавати два незалежні потоки робочої рідини.
Конструктивні особливості
-
Компактність. За рахунок особливого виконання циліндрового блоку та клапанної плити досягається мінімальна монтажна глибина, що полегшує встановлення насоса навіть за умов обмеженого простору.
-
Низький рівень шуму. Використання новітніх технологій знизило шумність роботи, що позитивно впливає на комфорт оператора та загальну продуктивність машини.
-
Висока надійність. Посилені деталі, що обертаються, і покращені матеріали забезпечують довгий термін служби і стійкість до високих навантажень.
-
Енергоефективність. Змінний робочий об'єм дозволяє знизити енергоспоживання та оптимізувати роботу гідросистеми.
Популярні модифікації
-
K7SP36-125R-2006-BV
-
K7SP36-12JR-9203-B
Крос-номери
4706895, 4663831, YT10V00027F2, KAJ4955, KAJ11811, YD00013056
Застосування
Гідравлічний насос Kawasaki K7SP36 широко застосовується на спецтехніці провідних виробників.
-
Hitachi: ZX70-5G, ZX70-5A, ZX75UR-3, ZX75US-3, ZX85US-3
-
Kobelco: SK75-8, SK75-10
-
CASE: CX80, CX85D
Список деталей, що використовуються в насосі Kawasaki K7SP36
Нижче — повний перелік деталей, що входять в конструкцію, які зазвичай присутні в ремонтних комплектах / сервісних специфікаціях:
| № | Назва деталі | Основна функція |
|---|---|---|
| 1 | Корпус/Housing/Body | Основна опорна структура, що тримає всі вузли |
| 2 | Вал приводу / Drive / Input Shaft | Передача обертання від двигуна/гідравліки до внутрішніх вузлів |
| 3 | Ротор / Cylinder Block / Rotor Group | Містить циліндри та поршні - головний виконавчий елемент |

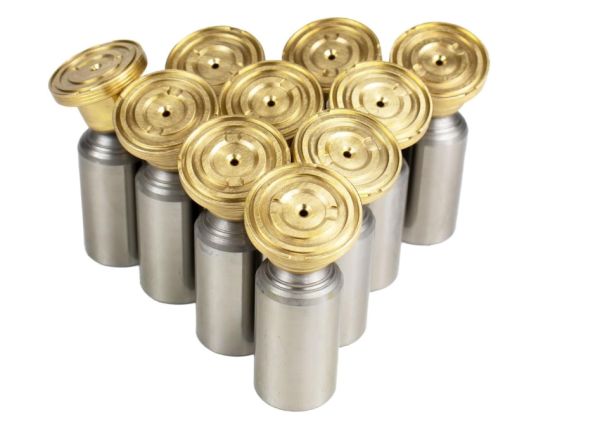

| 4 | Поршні / Pistons | Рухаються всередині циліндрів, створюючи об'ємний потік |
| 5 | Черевики поршнів / Piston Shoes | Контактна поверхня поршнів зі swash plate, ковзання |

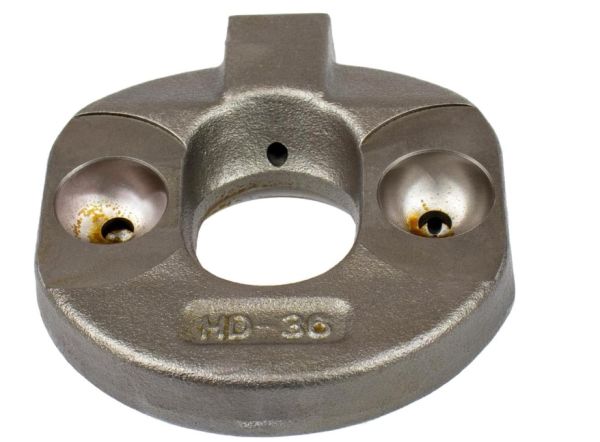

| 6 | Похила шайба / Swash Plate | Визначає робочий об'єм, керує кутом нахилу |

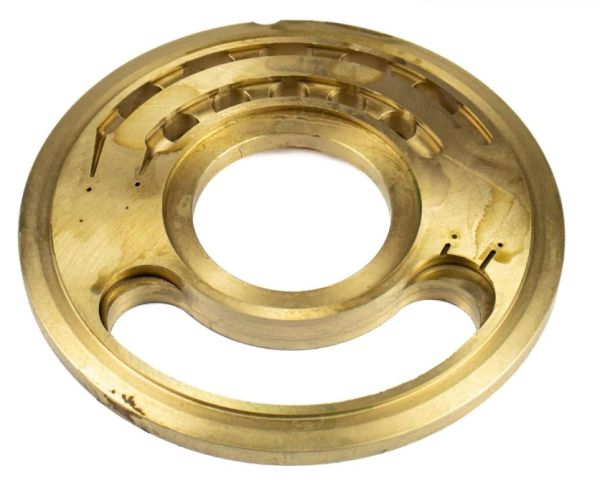

| 7 | Розподільна (клапанна) плита / Valve Plate | Регулює впуск та випуск кожного циліндра |
| 8 | Тарілка утримання / Retainer Plate | Утримує поршні, забезпечує правильний поворотний рух |

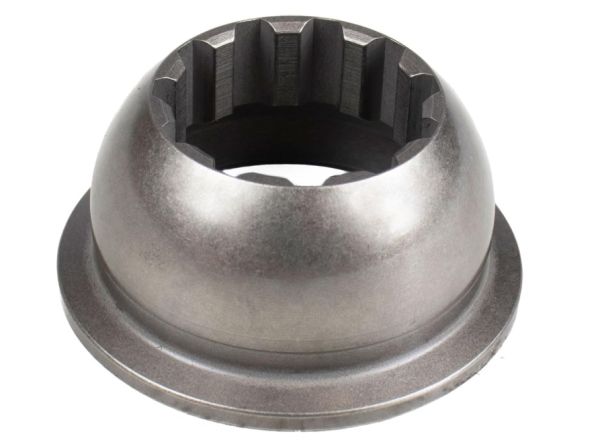

| 9 | Напрямна кульок / Ball Guide | Напрямок та повернення поршнів, зменшення люфту |
| 10 | Підживлювальний насос / Charge Pump (якщо є) | Підживлення системи, зниження кавітації, харчування пілотних контурів |
| 11 | Підшипники / Bearings | Опорні вузли валу, ротора; зменшують тертя та посилюють ресурс |
| 12 | Кільця ущільнювальні / Сальники / Seals & O-rings | Герметичність між вузлами та назовні, запобігання витоку |
| 13 | Прокладки корпусу / Flange Gaskets / Mounting Hardware | Між корпусом та фланцями, кріпильні деталі. |
| 14 | Внутрішні канали корпусу / зворотні / зливні лінії | Для олії, охолодження, повернення рідини |
| 15 | Регулюючий механізм кута нахилу / регулятор навантаження / тиску | Контроль продуктивності насоса в залежності від умов |
| 16 | Болтове кріплення / Fasteners / Болти, гайки | Для складання корпусу, кришок та фланців |
Запчастини та обслуговування
Компанія Спецзапчастини Груп пропонує повний асортимент комплектуючих для ремонту та обслуговування гідронасосу Kawasaki K7SP36 :
-
ремкомплекти ущільнень;
-
блоки циліндрів;
-
поршневі групи;
-
підшипники;
-
розподільні (клапанні) плити та інші деталі.
Використання оригінальних та якісних аналогових запчастин гарантує відновлення робочих характеристик насоса та продовжує термін його експлуатації.
