Запчастини Bosch Rexroth A8VO series
Серія гідравлічних насосів Bosch Rexroth A8VO
Серія гідравлічних насосів Bosch Rexroth A8VO - це аксіально-поршневі регульовані двопотокові насоси з похилим блоком (bent-axis design), призначені для роботи у відкритих гідравлічних контурах. Дані насоси широко використовуються в будівельній, кар'єрній, дорожній, лісозаготівельній та промисловій техніці завдяки високій продуктивності, надійності та здатності працювати під високим тиском.
Головна особливість серії A8VO – наявність двох незалежних гідравлічних контурів в одному корпусі. Це дозволяє одночасно керувати кількома виконавчими механізмами техніки: стрілою, ходовою частиною, поворотом платформи, гідромоторами та навісним обладнанням.
Насоси Bosch Rexroth A8VO відрізняються:
- високим ККД;
- компактними розмірами;
- тривалим ресурсом;
- стійкістю до перевантажень;
- плавним регулюванням потоку;
- можливістю інтеграції допоміжного насоса;
- роботою при тиску до 400-420 bar.
Підвиди серії Bosch Rexroth A8VO
Серія включає кілька популярних модифікацій, що відрізняються робочим об'ємом та продуктивністю.
- A8VO55
- A8VO80
- A8VO107
- A8VO140
- A8VO160
- A8VO200
- A8VO225
Також зустрічаються версії:
- Series 61
- Series 63
- Series 72
Найбільш популярними вважаються насоси Series 63, призначені для важких умов експлуатації.
Технічні характеристики з підвидів
| Модель | Робочий обсяг | Номінальний тиск | Піковий тиск | Макс. швидкість | Продуктивність |
|---|---|---|---|---|---|
| A8VO55 | 55 см³/об | 350 bar | 400 bar | 2500 rpm | 137 л/хв |
| A8VO80 | 80 см³/об | 350 bar | 400 bar | 2240 rpm | 179 л/хв |
| A8VO107 | 107 см³/про | 350 bar | 400 bar | 2150 rpm | 230 л/хв |
| A8VO140 | 140 см³/об | 350 bar | 400 bar | 2100 rpm | 294 л/хв |
| A8VO160 | 160 см³/об | 350-380 bar | 400 bar | ~2000 rpm | до 330 л/хв |
| A8VO200 | 200 см³/об | 350 bar | 400-420 bar | 1950 rpm | 390 л/хв |
| A8VO225 | 225 см³/об | 380 bar | 420 bar | 2050 rpm | 460 л/хв |
Конструктивні особливості серії A8VO
Насоси цієї серії мають:
- похило-осьову конструкцію;
- два незалежні поршневі блоки;
- загальний всмоктуючий канал;
- систему гідравлічного регулювання;
- можливість встановлення додаткових насосів;
- вбудовані запобіжні клапани;
- систему LS (Load Sensing);
- електрогідравлічне керування EP.
Варіанти керування:
- LR - регулювання потужності;
- LA1 - автоматичне обмеження потужності;
- EP - електронно-пропорційне управління;
- SR - механічне керування.

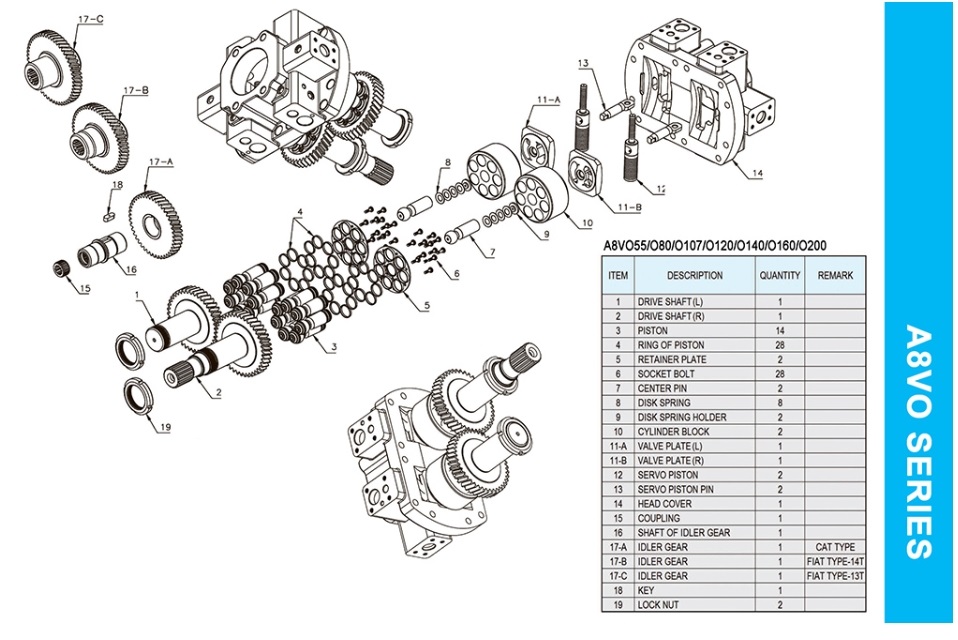

Список деталей, що входять до складу насосу Bosch Rexroth A8VO
У конструкцію насоса входять такі основні компоненти:
- вал приводу;
- корпус насосу;
- блок циліндрів;
- поршнева група;
- поршні;
- черевики поршнів;
- розподільна шайба;
- притискна пластина;
- кулькова напрямна;
- підшипники;
- похилий блок;
- сервопоршень;
- регулятор тиску;
- гідравлічний регулятор потужності;
- клапанна група;
- ущільнення;
- сальники;
- комплект прокладок;
- пружини;
- гідравлічні лінії керування.
Також доступні ремкомплекти:
- seal kit;
- gasket kit;
- rotating group;
- cylinder block kit;
- valve plate kit;
- bearing kit.
Де використовуються насоси Bosch Rexroth A8VO
Серія A8VO застосовується у важкій спецтехніці та промисловому устаткуванні.
Екскаватори
- Hitachi ZX330
- Hitachi ZX470
- Volvo EC360
- Hyundai R450
- Doosan DX420
- Komatsu PC400
- Liebherr R944
Дорожня техніка
- Bomag BW
- Dynapac SD
- Vogele Super
- Hamm HD
Крани та підйомна техніка
- Liebherr LTM
- Grove GMK
- Tadano
- XCMG QY
Бурові установки
- Bauer BG
- Soilmec
- Casagrande
Гірничодобувна техніка
- Terex
- Sandvik
- Atlas Copco
Лісозаготівельна техніка
- John Deere Forestry
- Ponsse
- Komatsu Forest
Коли потрібний ремонт насосів A8VO
Ремонт гідронасосу Bosch Rexroth A8VO потрібний при появі наступних симптомів:
Втрата тиску
Причини:
- знос поршневої групи;
- ушкодження розподільної шайби;
- знос блоку циліндрів.
Сторонній шум
Причини:
- руйнування підшипників;
- кавітація;
- підсмоктування повітря;
- ушкодження валу.
Перегрів гідросистеми
Причини:
- внутрішні витоки;
- забруднення олії;
- знос гідравлічних компонентів.
Вібрація насосу
Причини:
- ушкодження приводного валу;
- руйнування підшипників;
- порушення центрування.
Витік олії
Причини:
- ушкодження сальників;
- знос ущільнень;
- тріщини корпусу.
Нерівномірна робота виконавчих механізмів
Причини:
- несправність регулятора;
- знос сервопоршня;
- забруднення гідросистеми.
Деталі, що найчастіше замінюються при ремонті
Під час капітального ремонту A8VO зазвичай змінюють:
- поршневу групу;
- блок циліндрів;
- розподільну шайбу;
- підшипники;
- вал;
- сервопоршень;
- комплект ущільнень;
- клапанну плиту;
- гідравлічний регулятор;
- сальники;
- притискну пластину.
Переваги насосів Bosch Rexroth A8VO
- Висока потужність та робота під тиском до 420 bar.
- Надійність та великий ресурс навіть у важких умовах експлуатації.
- Універсальність застосування у будівельній, кар'єрній, дорожній та промисловій техніці.
- Простота ремонту завдяки доступності ремкомплектів та запасних частин.
- Високий ККД та енергоефективність гідросистеми.
- Компактні розміри за високої продуктивності.
- Можливість роботи одночасно з кількома гідравлічними контурами.
- Плавне регулювання потоку та точне керування гідравлікою.
- Стійкість до високих навантажень та перепадів тиску.
- Тривалий термін служби за умови правильного технічного обслуговування.
