Bosch Rexroth A2F5 — это компактный и мощный осевой поршневой гидромотор/гидронасос с наклонным блоком цилиндров (bent-axis design), с фиксированным рабочим объёмом 5 см³/об. Это одна из самых малогабаритных моделей в серии A2F, предназначенная для применения в высокоскоростных и компактных гидросистемах.
A2F5 обладает высокой надёжностью, устойчив к перегрузкам, демонстрирует отличную механическую эффективность и стабильно работает при высоких давлениях и оборотах.
⚙️ Технические характеристики A2F5
| Параметр | Значение |
|---|---|
| Рабочий объём | 5 см³/об |
| Максимальное давление | до 400 бар (номинальное), до 450 бар |
| Максимальные обороты | до 10 000 об/мин |
| Направление вращения | Левое или правое (в зависимости от заказа) |
| Тип фланца | Монтажный фланец ISO или DIN |
| Тип вала | Шлицевой, цилиндрический или конический |
| Масса | около 1,5–2,5 кг |
| Рабочая среда | Минеральные масла (ISO VG 32–68) |
| Температурный диапазон | от −25 °C до +80 °C |
| КПД | до 95 % |
🏗 Где используется A2F5 — примеры техники
Модель A2F5 применяется в компактных и высокоскоростных гидросистемах, чаще всего в следующей технике:
-
Мобильные машины:
-
Мини-экскаваторы
-
Лёгкие подъёмники
-
Тележки для перемещения грузов
-
-
Промышленное оборудование:
-
Гидравлические шпиндели
-
Быстродействующие механизмы подачи
-
Станки с числовым программным управлением (ЧПУ)
-
-
Автоматизированные системы:
-
Роботизированные захваты
-
Приводы линейного перемещения
-
Прецизионные гидравлические оси
-
A2F5 подходит везде, где требуется высокая скорость вращения при компактных размерах и низком расходе масла.
🔩 Список основных деталей A2F5
Модель A2F5, как и все в серии, состоит из стандартного набора деталей:
-
Приводной вал (Drive Shaft)
-

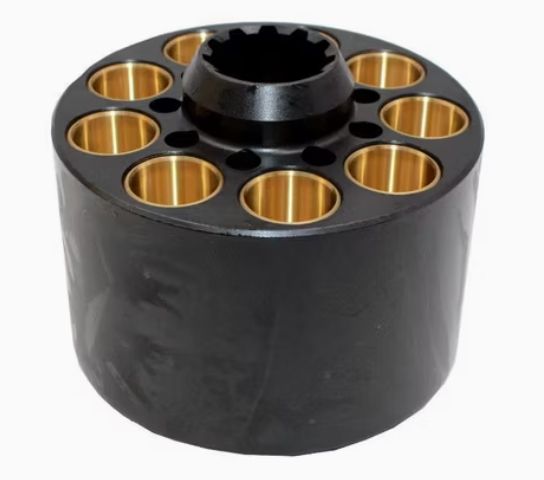

Блок цилиндров / ротор (Cylinder Barrel / Rotor)
-
Поршни с головками (Pistons with slippers)
-

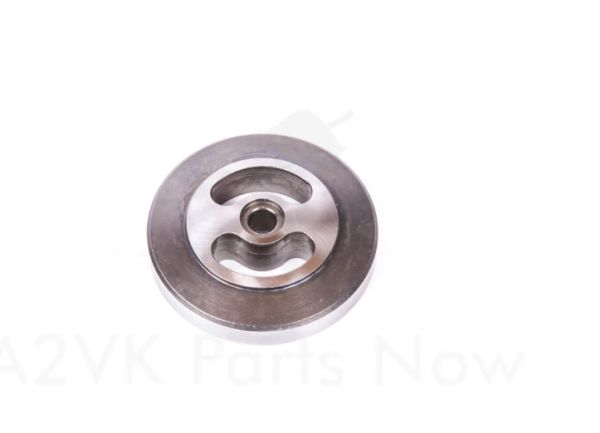

Распределительная плита (Valve Plate)
-
Опорная сферическая поверхность (Spherical Bearing)
-
Центральный штифт (Center Pin)
-
Уплотнения (манжеты, кольца, прокладки)
-
Подшипники (шариковые и роликовые)
-
Поршневые пружины
-
Дренажный порт (Drain port)
-
Фланец и монтажные крепления
-
Кожухи, защитные кольца, стопоры
🛠 Когда стоит выполнять ремонт A2F5
Ремонт может понадобиться при следующих симптомах:
🔴 Признаки износа:
-
Утечка масла на корпусе или валу
-
Снижение скорости вращения
-
Падение давления в системе
-
Повышенный шум, вибрация, перегрев
-
Неустойчивая работа вала, рывки
🟡 Типичные причины:
-
Износ уплотнений и сальников
-
Повреждение поршней или распределительной плиты
-
Загрязнение масла (металлическая стружка, вода)
-
Кавитация и перегрев масла
-
Нарушение монтажа и несоответствие оборотов
🟢 Что менять при ремонте:
-
Комплект уплотнений (ремкомплект)
-
Центровой штифт
-
Подшипники
-
Поршни и возвратные пружины
-
Распределительную плиту
-
При сильном износе — блок цилиндров и вал
Модель A2F5 — это компактный, высокоскоростной и мощный гидромотор/гидронасос для профессионального применения. Он идеально подходит для мобильных и промышленных систем, где важны точность, надёжность и стабильная работа при высокой частоте вращения. Благодаря высокой ремонтопригодности, широкий ассортимент запчастей позволяет оперативно восстановить его работоспособность и продлить срок службы устройства.
