Запчасти для A4V71 A4V series
Запчастини до A4V71 A4V series Bosch Rexroth
Насос A4V71 - це аксіально-поршневий регульований насос із похилим блоком, призначений для використання в системах з високим робочим тиском. Ця модель входить у серію A4V, що відрізняється високою надійністю, ремонтопридатністю та стабільною продуктивністю. A4V71 використовується в будівельній, кар'єрній, дорожній, лісовій та сільськогосподарській техніці.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Тип | Аксіально-поршневий, з похилим блоком |
| Робочий обсяг | 71 см³/про |
| Номінальний тиск | до 350 бар |
| Максимальний тиск | до 400 бар |
| Частота обертання, макс. | до 2500 об/хв |
| Встановлення | Вертикальна чи горизонтальна |
| Маса | близько 28–32 кг |
| Температура робочої рідини | від -25 °C до +90 °C |
| Тип регулювання | Механічне, гідравлічне, електронне |
| Підключення | SAE/DIN стандарт |
Приклад техніки, де застосовується насос A4V71:
-
Volvo: EC210, EC240 - гусеничні екскаватори
-
Caterpillar: 320D, 323D - екскаватори середнього класу
-
Komatsu: PC210, PC240 — будівельна техніка
-
Doosan: DX225, DX235 - екскаватори
-
Liebherr: A918, A920 - колісні екскаватори.
-
JCB: JS220, JS235 - екскаватори
-
Hyundai: R210LC, HX235LCR
-
Hitachi: ZX200, ZX240
-
BOMAG: котки BW213, BW219
-
Atlas Copco: бурові установки FlexiROC T40
Основні деталі та компоненти
| Компонент | Призначення |
|---|---|
| Корпус насосу | Несуча частина забезпечує міцність і точність |

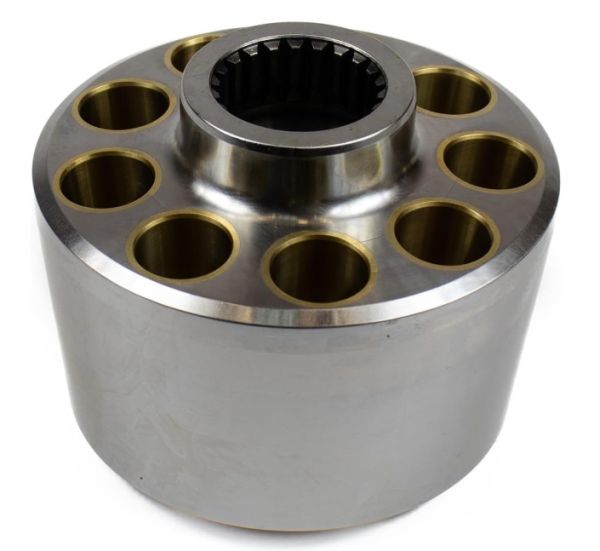

| Поршнева група | Включає поршні, циліндровий блок |
| Поршні | Створюють тиск та потік робочої рідини |
| Похилий диск | Регулює обсяг подачі |
| Привідний вал | Передає обертання |
| Підшипники | Забезпечують обертання та стійкість навантаження. |
| Кільця ущільнювачів | Герметизація робочих порожнин |
| Сальники | Запобігання витоку олії |
| Клапан управління | Контроль потоку та тиску |
| Компенсатор тиску | Стабілізація тиску в системі |
| Регулюючий механізм | Налаштування подачі рідини |
| Клапан запобіжний | Захист від перевантажень |
| Сполучні фланці та штуцери | Інтеграція в гідросистему |
Крос-номери запчастин
| Найменування вузла | Bosch Rexroth OEM | Аналоги та заміни |
|---|---|---|
| Поршнева група | R902075101 | HY-P71-PG, PISTONSET-71 |
| Вал приводний | R902078022 | HPP-71-DRIVESHAFT |
| Похилий диск | R902076819 | HSP71-SWASH-PLATE |
| Кільце ущільнювача | R902078921 | NOK 71X5.5, CFW 71-VR |
| Комплект сальників | R902080101 | HPSK-A4V71-KIT, NOK-RT71 |
| Клапан керування тиском | R902085511 | HYDROLINX PRC-71-VALVE |
| Підшипники (осьовий, радіальний) | R902077733 | SKF 6308-2Z, FAG 6308-C3 |
| Прокладка кришки | R902083612 | GASKET-HP71, Elring-RX71 |
Ремкомплекти
| Назва | склад | OEM номер |
|---|---|---|
| Комплект ущільнень (basic) | О-кільця, сальники, прокладки | R902081233 |
| Повний ремкомплект | Поршнева група, вал, ущільнення, похилий диск | R902082006 |
| Комплект підшипників | Усі опорні підшипники | R902085710 |
| Комплект регулювання | Клапани, гвинти, пружини | R902080405 |
Аналоги каталожного номера гідронасоса: R909433968, R902166071, R909427640, R902166366, R909448951, R909448947, R909446259, R9094000 R909429672, R909423838, R909418010, R909434638, R909427178, R902166266, R902166081, R902166193, R9021208 R902166867, R902166769, R902166745, R902166584, R902166582, R902166542, R902166441, R902166406, R902166406, R902166441 R909602283, R909433500, R909438713, R909433550, R909433550, R909433440, R909433331, R909433169, R909473704 R909429597, R909429571, R909428991, R909428987, R909427986, R909424326, R909423658, R909423574, R90942909 R909422033, R909421911, R909420591, R909420313, R909419548, R909418011, R909418008, R909414606, R90949119 R909413705, R909405668, R988017683
Гідравлічний насос A4V71 – це рішення для складних умов експлуатації. Призначений для роботи під тиском до 400 бар, має робочий об'єм 71 см³/об та широку сферу застосування: від екскаваторів до бурових установок. Надійність, компактність та зручність обслуговування роблять A4V71 затребуваним вибором у OEM-сегменті.
