Гідравлічний насос у зборі
Гідравлічні насоси подають рідину під тиском до гідромотора. Без них було б неможливо живити багато машин, що використовуються в промисловості, а також багато спеціалізованих транспортних засобів.
Гідравлічний насос перетворює механічну енергію, що подається приводним двигуном (внутрішнього згоряння, електричним), в гідравлічну енергію, що міститься в робочому середовищі, яке накачується в систему під відповідним тиском і потужністю. Це можна зробити різними способами. Звідси велика кількість типів гідронасосів - лопатевих, шестеренчастих, гвинтових і поршневих. Шестеренні гідронасоси поділяються на односекційні і багатосекційні, а поршневі - на одноструйні і двострумкові. Тим не менш, незалежно від типу, кожен насос має однакове завдання.

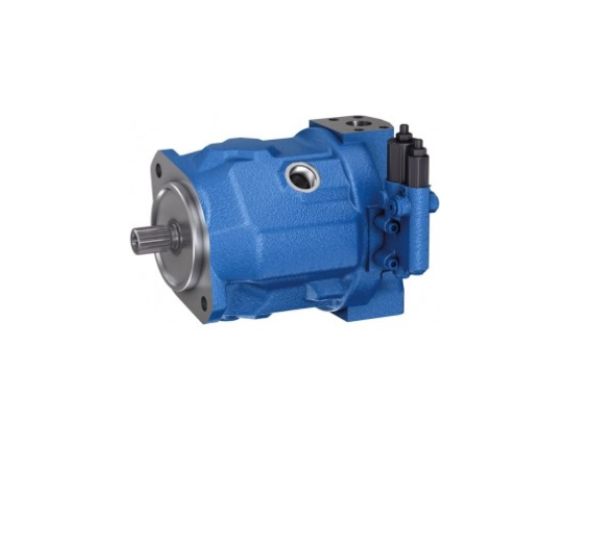

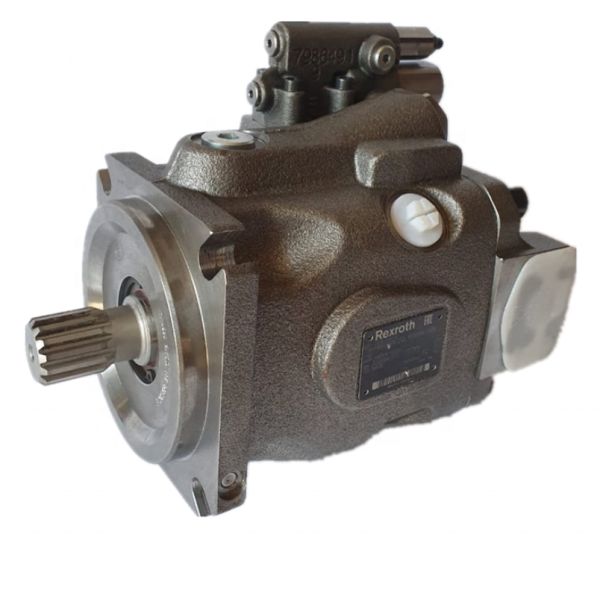

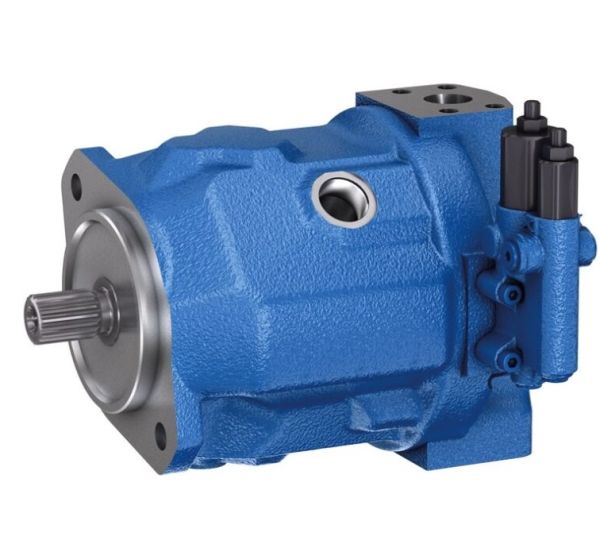

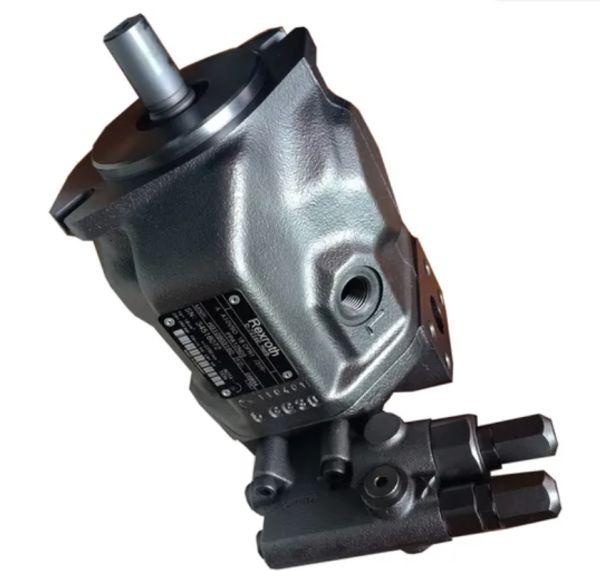

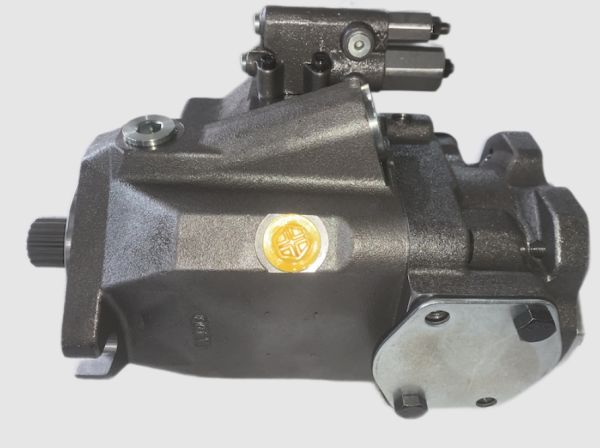

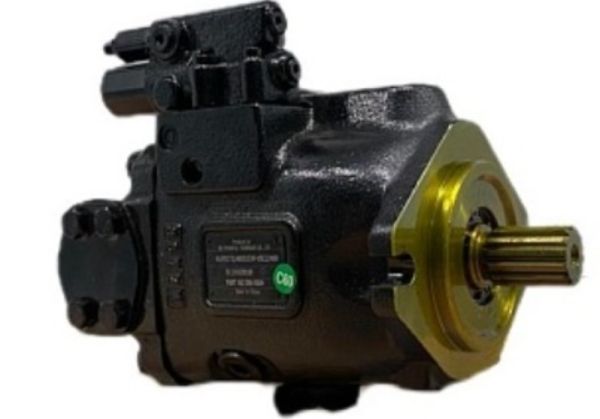

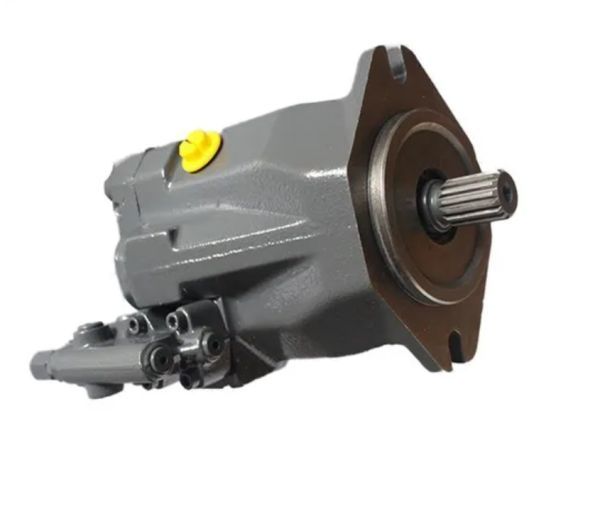

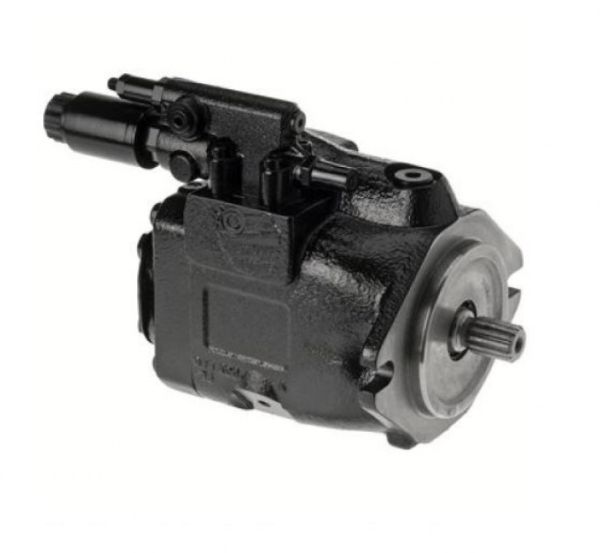

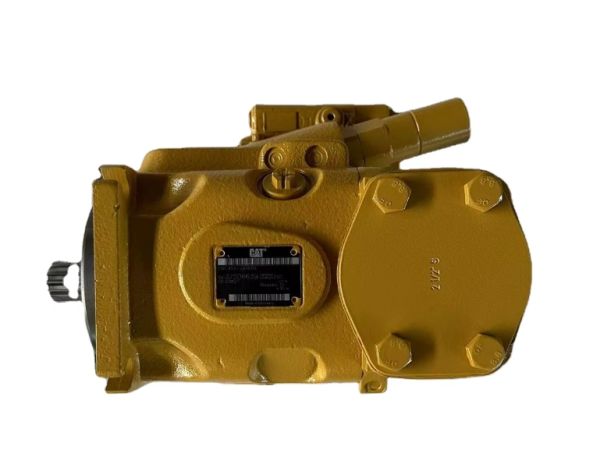

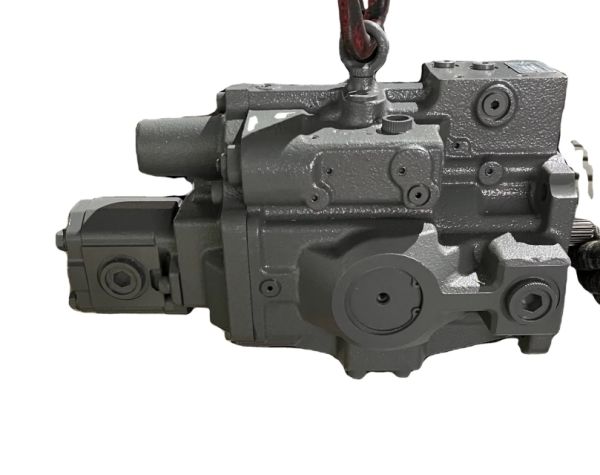

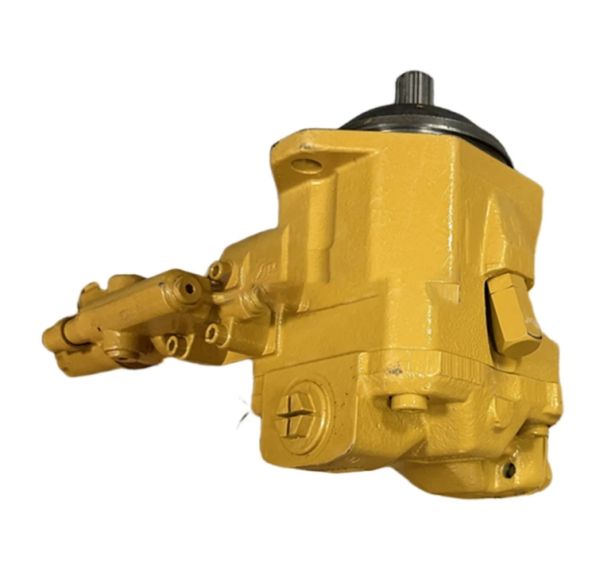

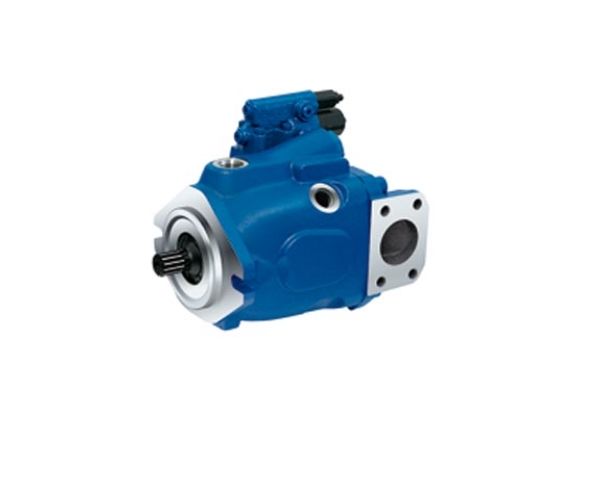

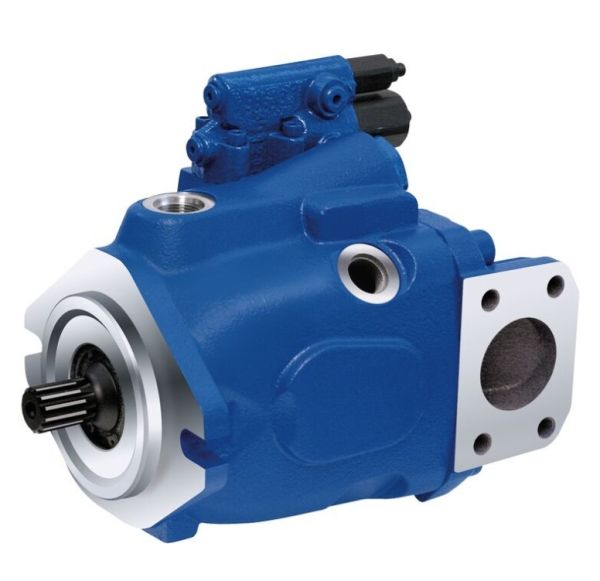

Багатопоршневі насоси

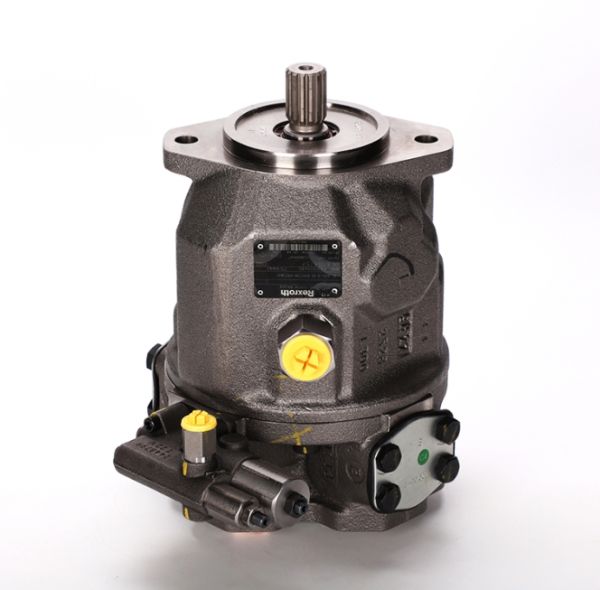

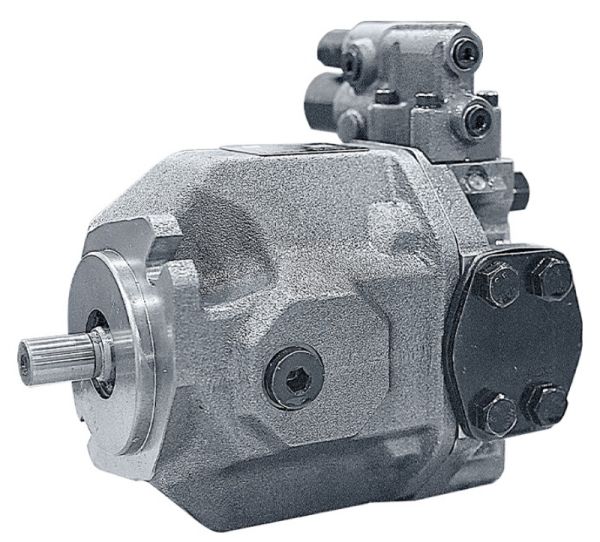

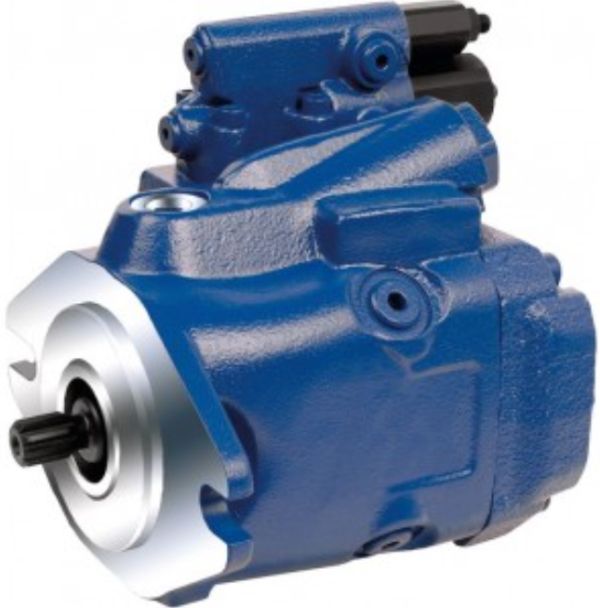

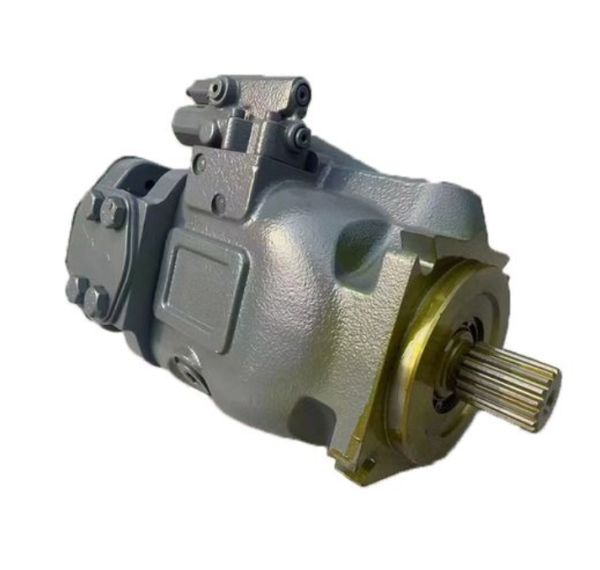

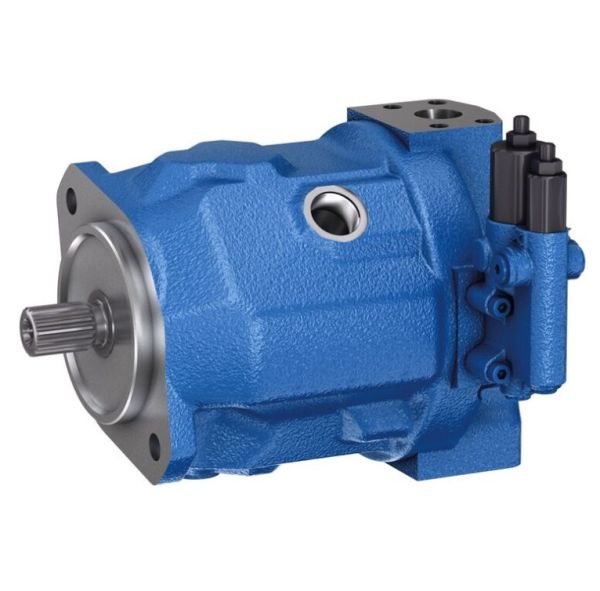

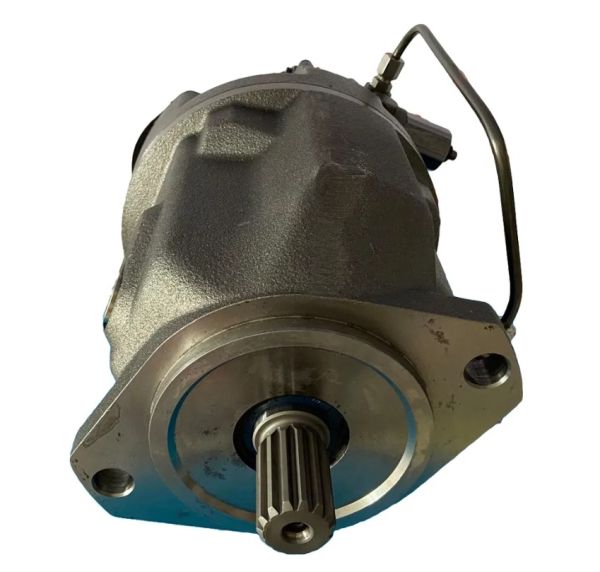

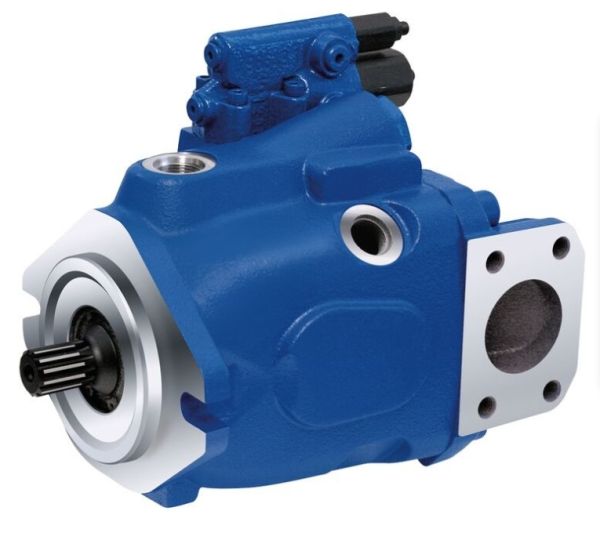

Багатопоршневий насос складається з кількох або дюжини маленьких поршневих насосів, розміщених в одному корпусі. Аксіально-поршневі насоси поділяються на радіальні та аксіальні. Принцип дії в обох випадках однаковий. Поршні насоса, розташовані в корпусі, спираються на похилий диск або на ексцентрикове кільце в радіальному насосі. Обертальний рух кільця або диска змушує поршні здійснювати зворотно-поступальний рух. Отже, задоволення всмоктується і тисне. Аксіально-поршневі насоси не оснащені клапанами. Їх роль виконує розподільний диск в осьовому насосі або розподільний вал в радіальному. Вони обертаються разом з кільцем або диском, з'єднуючи робочі простори циліндра по черзі з всмоктуючим або нагнітальним трубопроводом.

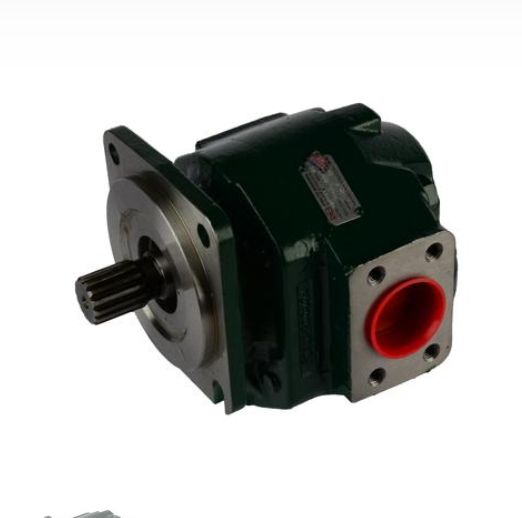

Шестеренні насоси

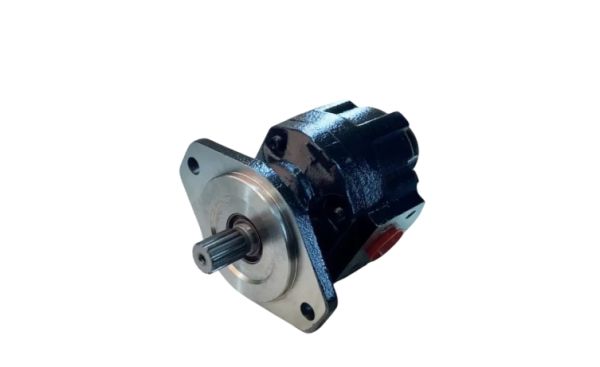

Шестеренні насоси є насосами постійного об’єму.Вони відрізняються простотою конструкції і високою надійністю. Діапазон тиску від 3,5 до 28 МПа, а геометричні потужності від 0,6 до 400 см³ / об. Потужність насоса залежить від геометричної потужності та частоти обертання двигуна. Ефективність шестеренчастих насосів залежить від температури рідини, оскільки в'язкість рідини зменшується з підвищенням температури. Існує два типи зубчастих насосів: із зовнішньою сіткою та з внутрішньою сіткою.
Лопаткові насоси
Лопатеві насоси через їх делікатну конструкцію використовуються тільки для перекачування газів і чистих і самозмащувальних рідин. Ключовим конструктивним елементом пластинчастих насосів є крильчатка. Енергія від пружин поширює лопаті до тіла. Під час руху робочого колеса лопаті переміщують робоче тіло із всмоктувальної камери в міжлопатевий простір. Традиційно використовуються в гідроприводах верстатів. Тиск, що досягається в цих насосах, становить до 6 МПа при продуктивності 3 дм³ / с і частоті обертання 3000 об / хв. Залежно від конструктивного рішення вони можуть працювати як вакуумні насоси, повітряні компресори або рідинні насоси.
Гвинтові насоси
Конструкція гвинтових насосів заснована на черв'ячному гвинті, який за рахунок обертання забезпечує примусову циркуляцію робочого середовища. Рідина, закрита в проміжках між гвинтом і корпусом насоса, передається зі сторони всмоктування до нагнітального насоса. Черв'ячний насос, як і багатопоршневий, не має клапанів. Продуктивність гвинтових насосів до 0,2 м3 / с, досягається тиск при частоті обертання до 18 000 об / хв - 20 МПа.Гвинтові насоси дещо менш ефективні, ніж шестеренні.
