Що таке конічна пара?

Пара конічна - вид зубчастої передачі трансмісій транспортних засобів та іншої техніки, що утворюється двома конічними шестернями, осі яких розташовані під кутом (звичайно прямим) один до одного.

У трансмісіях будівельної техніки екскаваторів-навантажувачів, навантажувачів, а також у різному устаткуванні часто виникає необхідність змінити напрямок потоку крутного моменту. Наприклад, в задньопривідних автомобілях крутний момент, що передається карданним валом, перпендикулярний осі моста, і для приводу коліс цей потік необхідно розгорнути на дев'яносто градусів. У колісних навантажувачах VOLVO, CATERPILLAR, JCB, HITACHI, CASE, LIEBHERR, DOOSAN, MECALAC, TEREX, MST, KOMATSU, HYUNDAI, HYDROMEK, New Holland із заднім провідним мостом напрямок потоку моменту, що крутить, потрібно розгорнути на 90 градусів, так як осі коліс розташовуються нижче осі балки посту. А в багатьох апаратах, машинах і обладнанні потік крутного моменту необхідно повертати на різні кути кілька разів. У всіх цих випадках застосовується спеціальна зубчаста передача за допомогою 2-х конічних шестерень - конічна пара.

На конічну пару покладається дві основні функції:

• Поворот потоку крутного моменту на той чи інший кут (найчастіше на 90 градусів);
• Зміна величини моменту, що крутить.

Перше завдання вирішується конструкцією шестерень конічної пари, осі яких розташовуються під кутом один до одного. А друге завдання вирішується застосуванням шестерень з різним числом зубів, унаслідок чого утворюється зубчаста передача з тим чи іншим передавальним числом. Конічні пари відіграють ключову роль роботі багатьох механізмів трансмісії та інших систем, при зносі або поломці однієї або обох шестерень вся пара підлягає заміні. Але раніше, ніж набувати нової конічної пари, потрібно розібратися в конструкції цього механізму, його існуючих типах, властивостях та особливостях роботи.

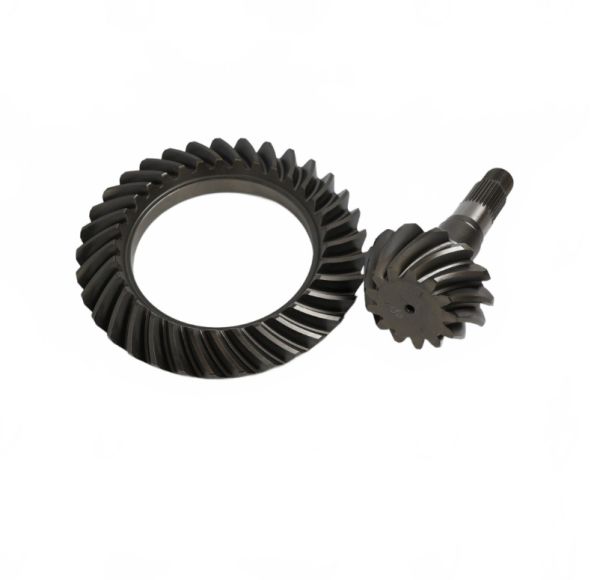

Виробники екскаваторів встановлюють шестерні для збільшення крутного моменту машини. Однією з таких трансмісій є головна пара , так само її називають Редукторна пара моста ZF, Carraro, Dana, JCB або Конічна пара екскаватора-навантажувача Caterpillar . Це передача зубчаста, яка використовується для приводу коліс. Головна передача відповідає за збільшення кінцевого передавального числа без збільшення розміру та міцності інших компонентів трансмісії. Ця дія збільшує зусилля, що прикладається до ковша.

Бортові редуктори використовують як в екскаваторах, так і в інших сучасних будівельних машинах.

Головна пара в екскаваторі, навантажувачі - переваги

Що ми купуємо, якщо наш екскаватор має редукторну пару (планетарку+хвостовик) - конічну пару? Це, безумовно, збільшує міцність міжосьових диференціалів без збільшення ваги автомобіля.

У деяких автомобілях, обладнаних провідним жорстким мостом, редуктор призначений для подальшого зменшення або збільшення дорожнього просвіту в цьому мосту. Найчастіше ця роль головної передачі зустрічається, наприклад, у низькопідлогових автобусах, оскільки перевезення одразу великої кількості пасажирів зменшує дорожній просвіт, що може становити загрозу на дорозі, повній колії чи нерівностях. .

Отже, можна сказати, що використання редуктора в будівельній машині або іншому транспортному засобі підвищує стійкість автомобіля до всіх дорожніх недоліків, дбаючи про стан шасі, мостів, машини та здоров'я оператора. Достатньо підстав регулярно перевіряти стан головної передачі та враховувати її якість при заміні.

Спец-запчастини пропонує редуктори для екскаваторів та міні-екскаваторів. Завдяки співпраці з відомими виробниками з Європи та Японії ми поставляємо бортові редуктори найвищої якості для понад тисячі моделей будівельних машин. Власний склад та європейські склади наших постачальників забезпечують швидкі терміни поставки. Крім того, на кожен продукт поширюється 24-місячна гарантія виробника.

Типи та конструкція конічних пар

Будь-яка конічна пара складається з двох зубчастих коліс, що мають конічну форму початкових поверхонь, і осі валів, що перетинаються. Тобто шестерні пари мають конічну форму, а розташовані вони під прямим чи іншим кутом одна до одної.

Гіпоїдні пари ( конічна передача) на навантажувачі відрізняються формою зубів та розташуванням зубчастих коліс один щодо одного.

Слід зауважити, що зубчасті колеса конічної пари в залежності від призначення мають свою назву:

• Ведуче - просто зубчасте колесо;
• Відоме – шестерня.

За формою зубів конічні пари бувають:

• З прямими зубами;
• З криволінійними зубами;
• З круговими зубами;
• З тангенціальними (косими) зубами.

За взаємним розташуванням зубчастих коліс пари діляться на дві великі групи:

• Звичайні, з вершинами, що збігаються початкових поверхонь шестерень (тобто, якщо уявити шестірні у вигляді конусів, то їх вершини будуть сходитися в одній точці);
• Гіпоїдні, зі зміщеними вершинами початкових поверхонь шестерень.

Типи уповільнення

За конструкцією можна виділити 3 основні типи редуктора:

1. Бортові редуктори - розташовані в компактних маточях коліс (зазор під мостом не змінюється).
2. Циліндричні редуктори – мають зовнішнє зубчасте зачеплення. Вони кріпляться збільшення просвіту під мостом. Такі редуктори розміщені в окремому корпусі.
3. Бортові редуктори – монтуються у маточях коліс. Вони не впливають на збільшення чи зменшення просвіту під мостом. Конструкція таких редукторів нагадує диференціал.

Варто подбати як про редуктор, так і про інше обладнання або деталі будівельної машини. Давайте регулярно перевіряти, чи все гаразд із нашою останньою передачею. При перших симптомах поломки їдемо до перевіреного сервісного центру, де вирішать, чи можна ще регенерувати редуктор, чи варто купити новий.

Щоб дізнатися про нові головні редуктори таких брендів, як Atlas, Bobcat, CASE, JCB, Komatsu, Kubota, Terex, Hitachi, Doosan, Volvo, New Holland, Yanmar та багато інших, відвідайте сайт https://www.spec-zapchasti. com.ua/

Головна пара навантажувача (також відома як задній міст) – це компонент вантажного автомобіля чи навантажувача, який забезпечує передачу потужності від двигуна до колес. Вона складається з кількох ключових компонентів, включаючи диференціал, шестерні, підшипники, вали та корпус.

Диференціал - це пристрій, який дозволяє колесам однієї осі обертатися з різними швидкостями, коли автомобіль повертає. Це необхідно, щоб зменшити зношування шин і забезпечити більш плавну їзду.

Шестерні передають потужність від диференціала до колес і зазвичай складаються з кількох зубчастих коліс, що передають обертання від одного колеса до іншого.

Підшипники та вали забезпечують підтримку та захист для компонентів заднього моста, а корпус служить для захисту всіх цих компонентів та забезпечує кріплення заднього моста до рами автомобіля.

Головна пара навантажувача дуже важлива для правильної роботи навантажувача та його безпеки. Регулярне технічне обслуговування та заміна зношених компонентів допоможуть забезпечити тривалий термін служби головної пари навантажувача.

Конічна пара екскаватора-навантажувача – це ще один важливий компонент техніки. Ця пара передач відповідає за передачу потужності від двигуна до гідравлічної системи, яка керує роботою екскаваторної та навантажувальної частини машини.

Екскаватор-навантажувач - це універсальна машина, яка може використовуватись для виконання широкого спектру завдань. Вона часто використовується у будівництві, дорожньому будівництві, гірничодобувній промисловості та інших галузях. Залежно від виробника, екскаватор-навантажувачі можуть мати різні типи конічних пар.

Серед відомих виробників екскаваторів-навантажувачів можна відзначити такі бренди як JCB, TEREX, MANITOU, LIEBHERR, CATERPILLAR, HYUNDAI, HITACHI, VOLVO та KOMATSU. Кожен виробник пропонує свої унікальні конструкції конічних пар, які оптимізовані для конкретних умов експлуатації та вимог клієнтів.

Наприклад, конічна пара навантажувача JCB зазвичай виготовляється з високоякісної сталі, що забезпечує високу міцність та довговічність. TEREX, у свою чергу, використовує конічні пари з високою вантажопідйомністю та покращеною прохідністю для роботи у важких умовах. Конічні пари LIEBHERR зазвичай мають високу точність складання та мінімальну тертя, що забезпечує високу ефективність та тривалий термін служби.

Технічне обслуговування та заміна зношених конічних пар екскаватора-навантажувача – це дуже важливі заходи для забезпечення безпечної та надійної роботи машини. Регулярне обслуговування також допоможе запобігти дорогим ремонтним роботам у майбутньому.

Крім конічної пари, мости також є важливим компонентом екскаватора-навантажувача, що відповідає за передачу потужності і моменту, що крутить, від двигуна до колес або гусениць. Різні виробники мостів також пропонують унікальні конструкції, оптимізовані для конкретних умов експлуатації та вимог клієнтів.

Серед виробників мостів для екскаваторів-навантажувачів можна виділити такі компанії, як ZF, Dana та Carraro

. Компанія ZF виробляє мости з високою вантажопідйомністю та ефективністю, які підходять для роботи у важких умовах. Dana пропонує мости з високою надійністю та довговічністю, які можуть працювати при високих навантаженнях та в екстремальних умовах. Carraro спеціалізується на мостах для екскаваторів-навантажувачів малої вантажопідйомності та використовує передові технології, щоб забезпечити оптимальну прохідність та маневреність.

Правильне технічне обслуговування мостів екскаватора-навантажувача також є важливим для забезпечення безпечної та надійної роботи машини. Регулярна заміна масла, перевірка та заміна зношених деталей та діагностика несправностей можуть допомогти запобігти можливим поломкам та знизити витрати на ремонт у майбутньому.

Загалом вибір виробника конічних пар і мостів залежить від вимог клієнта, умов експлуатації та характеристик машини. Важливо вибирати високоякісні компоненти від надійних виробників та регулярно проводити технічне обслуговування для забезпечення безпечної та ефективної роботи екскаватора-навантажувача.
